Система вентиляции газопоршневой теплоэлектростанции
Разработкой занимались компания ПРОЕКТ-П совместно с ООО «Activecontrols» (г. Москва). В задачи компании ПРОЕКТ-П входила разработка программного обеспечения автоматизированной системы управления вентиляцией, а также пуско-наладочные работы системы вентиляции.
Газопоршневая теплоэлектростанция состоит из двух теплоэлектростанций контейнерного типа, мощность каждой из них составляет 1,8 МВт (1,25 МВт – электрической энергии и 0,55 МВт – тепловой). Для нормального функционирования газопоршневой установки необходимо, чтобы температура воздуха в контейнере была в диапазоне +18...+26 ºС. Функцию подачи и регулирования температуры воздуха в контейнере осуществляет система вентиляции контейнера, которая состоит из:
- приточной вентиляционной камеры, в состав которой входят приточные клапаны и вентиляторы, а также теплообменник системы подогрева приточного воздуха;
- клапанов естественной вентиляции;
- циркуляционных клапанов и вентиляторов;
- насоса подогрева.

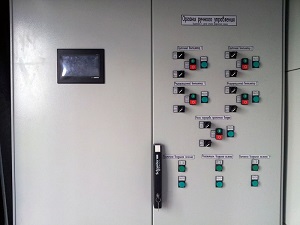

Автоматизированная система управления вентиляцией состоит из шкафа управления, датчиков и контрольно-измерительного оборудования. В основе АСУ лежат следующие приборы ОВЕН:
- программируемый логический контроллер ОВЕН ПЛК100;
- модуль дискретного ввода ОВЕН МВ110-16ДН;
- модуль дискретного вывода ОВЕН МУ110-16Р;
- модуль аналогового ввода ОВЕН МВ110-8А;
- модуль аналогового ввода ОВЕН МУ110-8И;
- панель оператора ОВЕН СП270.
