Диспетчеризация азотно-компрессорной станции нефтеперерабатывающего завода

Азотно-компрессорная станция производит сжатый воздух низкого давления, азот низкого и высокого давления для технологических процессов переработки нефти. Задачей системы диспетчеризации азотно-компрессорной станции нефтеперерабатывающего завода «ВолховНефтехим» является мониторинг параметров технологического процесса производства сжатого воздуха и азота, а также предупреждение возможных аварийных ситуаций.

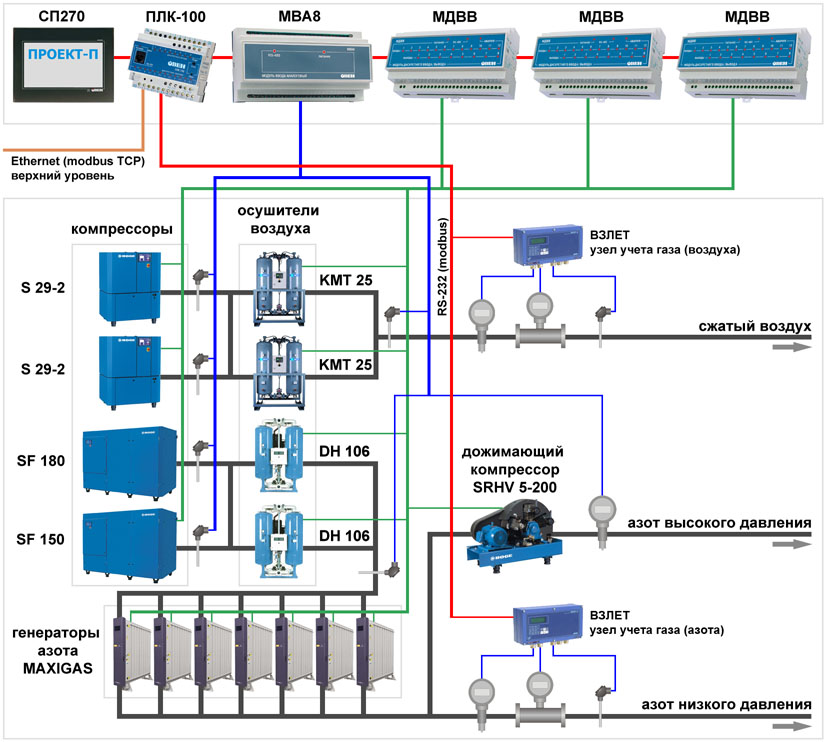

Основу системы управления азотно-компрессорной станции, созданием которой занималась компания «ПРОЕКТ-П» (г. Волхов Ленинградской обл.), составляют приборы ОВЕН: программируемый логический контроллер ПЛК100, модуль аналогового ввода МВА8, модули дискретного ввода-вывода ОВЕН МДВВ, панель оператора СП270. Датчики температуры и давления подключены к МВА8. Дискретные сигналы о состоянии оборудования поступают на модули МДВВ. Корректоры газа, входящие в состав узлов учета газа, подключены к ПЛК100 по интерфейсу RS-232. ПЛК периодически опрашивает модули ввода-вывода и корректоры газа, обрабатывает полученную информацию, выводит на панель оператора, а также передает информацию на верхний уровень. На панели оператора ОВЕН СП270 отображается мнемосхема азотно-компрессорной станции, на которой условно показаны оборудование станции, трубопроводы и параметры технологического процесса.
