Управление центральными тепловыми пунктами г. Калининграда осуществляется с помощью приборов ОВЕН

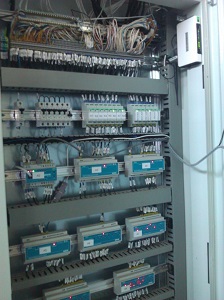

Таким образом на базе оборудования ОВЕН был разработан программно-аппаратный комплекс, с помощью которого можно управлять центральными тепловыми пунктами (ЦТП) как с местной панели оператора, так и с одного или нескольких автоматизированных рабочих мест диспетчера тепловых сетей. С помощью основного контроллера ОВЕН ПЛК154 осуществляется регулирование, обработка входящих и формирование исходящих сигналов. Сенсорная панель оператора позволяет отображать текущее состояние системы. Она является основным связующим звеном между различными окнами программы и предоставляет доступ к мнемосхемам ЦТП, таблицам и графикам архивных параметров и настройке системы. Мнемосхема ЦТП отображает все параметры теплового пункта в удобном для оператора виде, показывает состояние оборудования и аварийные ситуации.

Связь между контроллером, модулями ввода/вывода, панелью оператора и частотными преобразователями осуществляется по протоколу ModBus посредством интерфейса RS-485. Структура программно-аппаратного комплекса является распределенной и отказ функционирования ее элементов или каналов связи не влияет на работоспособность остальных элементов и всей системы. Система автоматизации отдельного ЦТП позволяет полноценно функционировать объекту в автономном режиме.
