Управление котельной с помощью оборудования ОВЕН

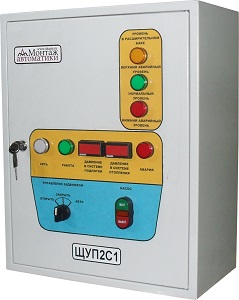

Разработку осуществила компания «Монтаж автоматики» (г. Чита). В состав комплекса входят два щита управления: щит управления насосами и щит управления подпиткой. Щит управления подпиткой предназначен для автоматического управления электроприводом КЗР подпитки и резервным насосом с функциями контроля и поддержания уровня в расширительном баке. Его основу составляет программируемое реле ОВЕН ПР114 с модулем интерфейсным ОВЕН ПР-МИ485, блок контроля кондуктометрических датчиков ОВЕН БКК1, блок питания ОВЕН БП30Б-Д3.

Щит управления насосами предназначен для автоматического управления тремя сетевыми насосами с функциями контроля и поддержания давления в сети. Основу его составляет программируемое реле ОВЕН ПР114 с интерфейсным модулем ОВЕН ПР-МИ485, преобразователь частоты ОВЕН ПЧВ, блок питания ОВЕН БП30Б-Д3 и другое оборудование. Предусмотрены ручной и автоматический режимы работы щита. В автоматическом режиме ЩУ автоматически запускает и останавливает насосы в зависимости от выбранного режима работы, давления в сети, состояния насосов и т.п.

В состав комплекса также входят кондуктометрические трех-, четырех- и пятиэлектродные датчики ОВЕН, датчики давления ОВЕН ПД100, модуль сбора данных ОВЕН МСД-200, измеритель ОВЕН ИТП-11. Для сигнализации и управления на щитах используется светосигнальная арматура пластиковой серии MTB2-E и металлической серии MTB2-B.
