Точное поддержание температуры в печи обеспечит терморегулятор ОВЕН ТРМ500

2015-03-12 12:03:16 10383

Терморегулятор ТРМ500 – новая продукция компания ОВЕН. Он предназначен для управления температурными режимами в печах с использованием электрических нагревателей.

Основные функции терморегулятора ТРМ500:

  • Точное поддержание температуры (ПИД-регулятор)
  • Режим термореле («on/off»)
  • Контроль открытия двери печи
  • Память на две температуры; переключение тумблером
  • Возможность ручного управления
  • Прямое управление ТЭНом 6 кВт
  • Управление твердотельным реле или магнитным пускателем
  • 2 выхода для сигнализации

Отличительные особенности ТРМ500

ТРМ500 имеет два входа: измерительный – для подключения датчиков температуры и дискретный – для переключения режимов работы. Измерительный вход ТРМ500 является универсальным и позволяет подключать к нему практически любые отечественные и импортные датчики температуры (термопары ТП и термометры сопротивления ТС). ТРМ500 поддерживает 2-, 3- и 4-проводные схемы подключения ТС. Дискретный вход ТРМ500 служит для переключения режимов работы (при помощи внешней кнопки или переключателя):

  • ПУСК/СТОП (режим загрузки/выгрузки печи);
  • ручное/автоматическое управление выходной мощностью;
  • смена уставок (два предустановленных значения).

У прибора ТРМ500 имеются три выходных управляющих устройства. Это два электромагнитных реле (выходы 1 и 2) и выход для управления твердотельным реле ТТР (выход 3), что дает возможность создания различных конфигураций схем управления и обеспечивает необходимую сигнализацию.

Выпускается ТРМ500 в двух модификациях:

  • с одним индикатором (ТРМ500-Щ2.5А);
  • с двумя индикаторами (ТРМ500-Щ2.30А).

Так, в ТРМ500-Щ2.30А электромагнитное реле позволяет коммутировать нагрузку до 30 А без промежуточных пускателей и такой регулятор позволяет управлять промышленными и лабораторными печами мощностью до 6 кВт.

В ТРМ500-Щ2.5А электромагнитное реле служит для коммутации нагрузки до 5 А, а выход 2, представляющий собой электромагнитное реле (5 А), в обеих модификациях используется для сигнализации. Таким образом, наличие двух выходов для управления электромагнитными реле позволяет реализовать дополнительную сигнализацию температуры в случае ее превышения (реле 1) и занижения (реле 2) от установленного значения. Своевременная сигнализация о несоответствии значения температуры технологическому регламенту позволяет избежать как порчи закладки, так и сберечь ресурс самой печи.

Для управления нагрузкой более 30 А или управления температурой в режиме ПИД-регулятора в обеих модификациях ТРМ500 имеется выход типа «Т» - для управления однофазными твердотельными реле (до 800 А) и 3-фазными твердотельными реле (до 120 А). Данное выходное устройство позволяет эффективно управлять нагрузкой в мощных однозонных печах.

Терморегулятор ТРМ500 отличает высокая надежность, удобство эксплуатации, оптимальная функциональность и простота настройки. ТРМ500 может управлять температурой до 2500 ºС.

Индикация, настройка, управление

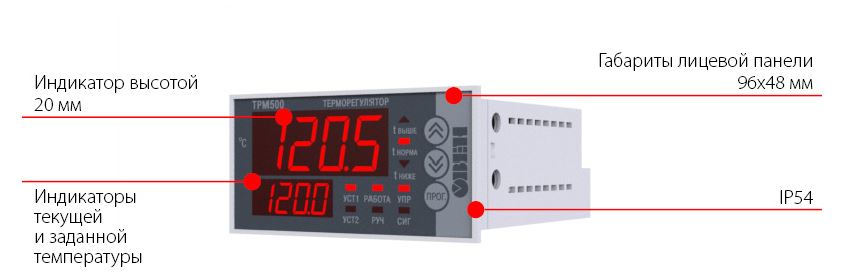

Прибор имеет расширенные возможности индикации и аварийной сигнализации. По светодиодам на лицевой панели можно легко определять состояние выходных устройств и режимы работы (ручной или автоматический). По светодиодам «Твыше», «Тниже», «Тнорма» отслеживается нахождение текущей температуры в допустимой или критической зонах.

Терморегулятор ТРМ500 прост в настройке и эксплуатации. Так, редактирование уставки осуществляется непосредственно из рабочего режима. Меню первичной настройки прибора разделено на две части: быстрая и полная настройка, причем в ветку быстрой настройки вынесены параметры, которые используются наиболее часто.

Диапазон рабочих температур прибора: -20…+50 оС. Прибор выпускается в стандартном корпусе с лицевой панелью 96х48 мм и может использоваться в типовых панелях управления печами без изменения их конструкции.

Цена прибора:

  • ТРМ500-Щ2.5А – 1829 руб,
  • ТРМ500-Щ2.30А – 2183 руб.
